                IGBT模塊的損耗特性

                IGBT元件的損耗總和分為:通態損耗與開關損耗。開關損耗分別為開通損耗(EON)和關斷損耗(EOFF)之和。另外,內置續流二極管的損耗為導通損耗與關斷(反向恢復)損耗(ERR)之和。 EON、EOFF、ERR與開關頻率的乘積為平均損耗。

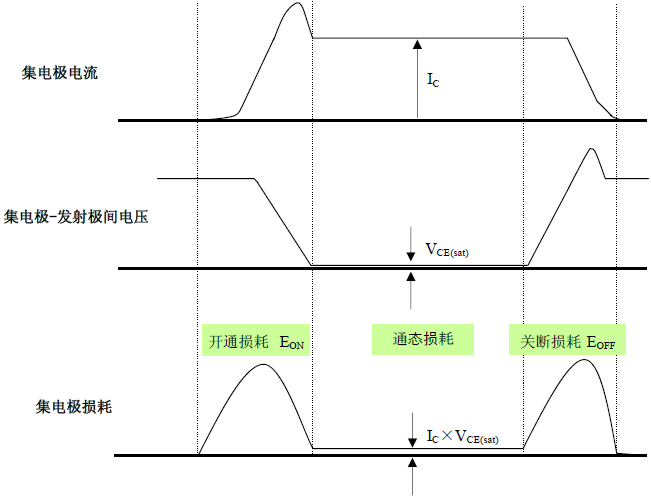

                IGBT的損耗:
                IGBT的損耗

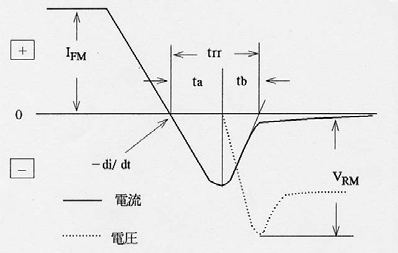

                續流二極管的反向恢復損耗:
                續流二極管的反向恢復損耗
                反向恢復損耗 ERR

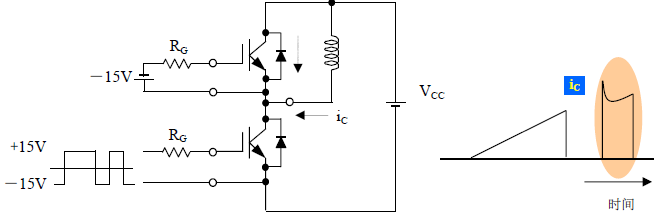

                開關特性的測試:
                開關特性的測試

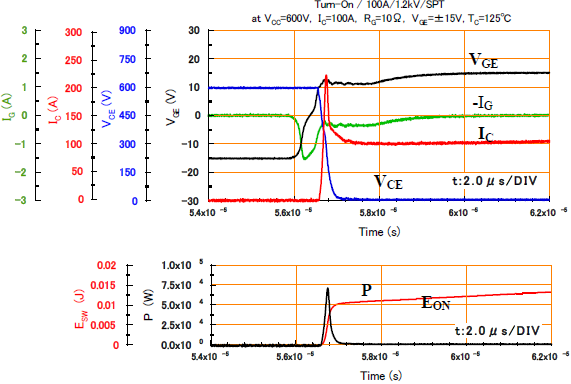

                PDMB100B12開通損耗EON測量范例:
                PDMB100B12開通損耗EON測量范例

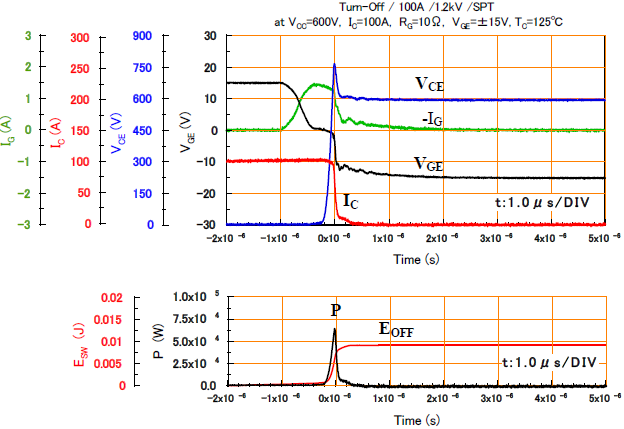

                PDMB100B12關斷損耗EOFF測量范例:
                PDMB100B12關斷損耗EOFF測量范例

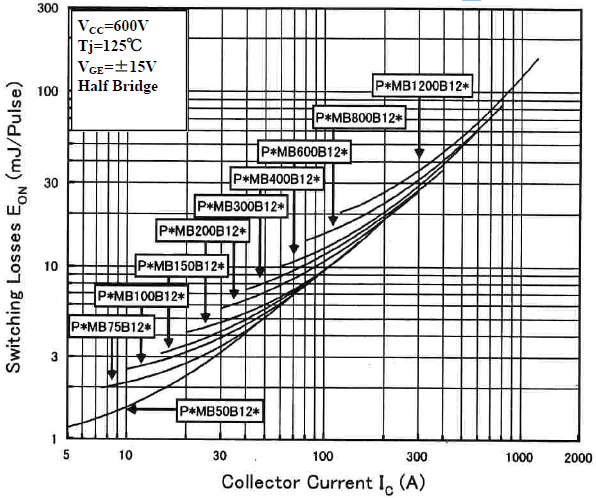

                1200V B系列開通損耗 EON (Tj= 125℃),有關門極系列阻抗RG請參閱技術規格。
                1200V B系列開通損耗 EON (Tj= 125℃)

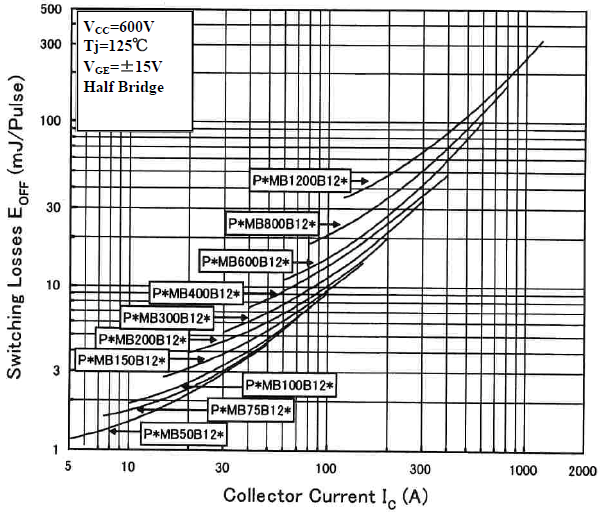

                1200V B系列關斷損耗 Eoff (Tj=125C),有關門極系列阻抗RG請參閱技術規格。
                1200V B系列關斷損耗 Eoff (Tj=125C)
                1200V B系列續流二極管反向恢復損耗 ERR(Tj= 125℃),有關門極系列阻抗RG請參閱技術規格。
                1200V B系列續流二極管反向恢復損耗 ERR

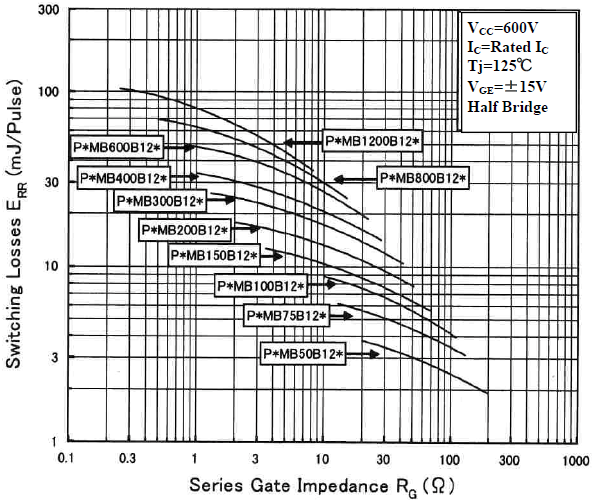

                1200V B系列ERR對門極串聯電阻RG依存性(Tj= 125℃)
                1200V B系列ERR對門極串聯電阻RG依存性
