FP35R12KT4產品作用和描述:
FP35R12KT4屬于英飛凌EconoPIM封裝系列產品,可以覆蓋商用空調6HP-20HP,馬達驅動3.7-18.5kw。采用第四代IGBT場終止技術,低損耗,快速型,開關頻率可以達到15khz以上.兩種封裝Econo2和Econo3封裝,也有兼容第三代產品Pin腳,尾墜帶_B15。在商用空調、通用變頻器、伺服驅動器等多個工業領域廣泛應用。
產品特性:•第四代IGBT模塊,最高工作結溫150度,低損耗,快速型.
FP35R12KT4產品參數
中文參數 條件溫度 符號 數值 單位
集電極-發射極電壓 Tvj = 25°C VCES 1200 V
連續集電極直流電流 TC = 50°C, Tvj max = 175°C ICnom 35 A
集電極重復峰值電流 tP = 1 ms ICRM 70 A
總功率損耗 TC = 25°C, Tvj max = 175 Ptot 210 W
柵極-發射極峰值電壓 VGES +/-20 V
集電極-發射極飽和電壓 IC = 450 A, VGE = 15 V
Tvj = 25°C
Tvj = 125°C
Tvj = 150°C VCE sat 2.25 (max) V

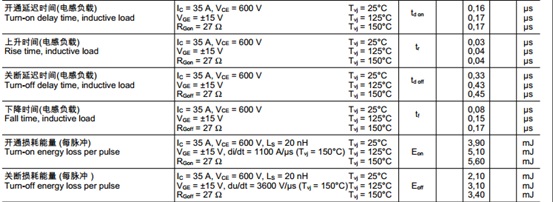

FP35R12KT4時間參數
FP35R12KT4時間參數

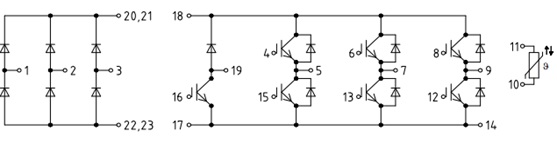

FP35R12KT4等效電路圖

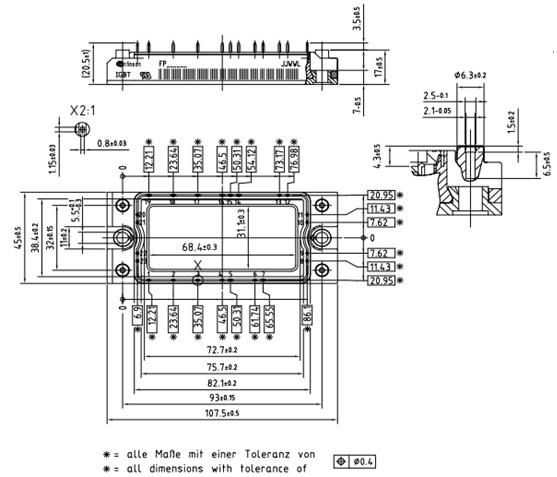

FP35R12KT4封裝尺寸和結構圖 .mm
