                BSM200GB60DLC英飛凌IGBT模塊


                BSM200GB60DLC性能和作用
                BSM200GB60DLC二單元IGBT模塊屬于英飛凌(原EUPEC)低通壓降IGBT模塊,采用雙極型三極管模塊的封裝,應用范圍包括:變頻器、逆變器、UPS電源、EPS電源、開關電源等多個應用領域。  BSM200GB60DLC屬于低電感器件,而且器件布局盡量緊湊。最典型的應用是在在采用半橋IGBT模塊并用并行直流母線連接的UPS設計電路中,該模塊配合電路設計,完美的解決UPS逆變電路損耗高,成本大的問題。

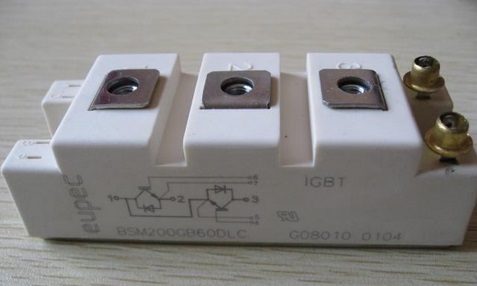

                 BSM200GB60DLC 產品圖片
                上海菱端電子科技有限公司www.xudaoyu.cn常備BSM200GB60DLC大量現貨,價格從優,歡迎聯系采購及技術支持。

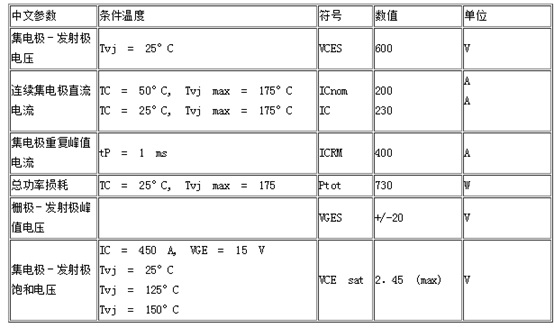

                  BSM200GB60DLC產品中文參數:
                BSM200GB60DLC產品中文參數

                  BSM200GB60DLC開通關斷時間:
                BSM200GB60DLC開通關斷時間

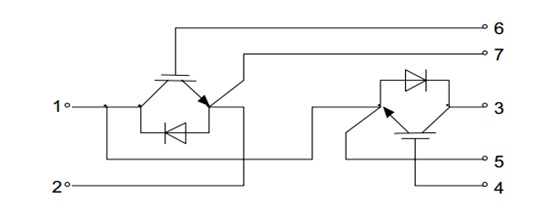

                    BSM200GB60DLC 等效電路連接圖:
                BSM200GB60DLC 等效電路連接圖

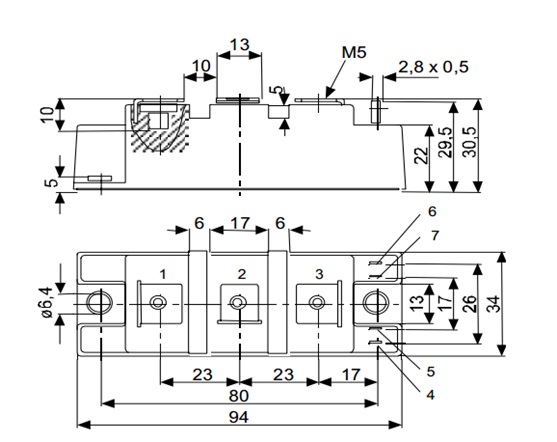

                   BSM200GB60DLC 外形封裝尺寸和結構圖:
                BSM200GB60DLC 外形封裝尺寸和結構圖
                BSM200GB60DLC 接線方法:
                接線方法是這樣的:BSM200GB60DLC是雙管的IGBT模塊,一般用在全橋或者半橋電路中作為一個橋臂。假定是用在全橋拓撲上的,等效電路圖中的3接母線電壓Vc,2接GND,1引出線接負載,6、7接驅動板出來的下橋臂門極驅動信號;4、5接驅動板出來的上橋臂門極驅動信號。
