                三菱NX系列IGBT模塊

                性能特點

                擴展了第5代A系列產品的封裝線,采用精細封裝(17mm 厚度),與Econo封裝系列兼容
                采用第6代IGBT硅片技術,損耗低
                二極管采用第6代LPT硅片技術,正向導通壓降低
                使用統一封裝,覆蓋不同的電路拓撲( 1單元、2單元、6單元、7單元、CIB等)
                靈活的封裝,不僅降低模塊的制造成本,縮短開發周期,降低客戶成本,而且方便根據客戶要求定制模塊
                硅片結溫可高達175°C
                硅片運行溫度最高可達150°C
                內部集成NTC測溫電阻
                全系列共享同一封裝平臺
                有條件接受客戶定制

                應用領域

                電機驅動,光伏及風力發電,UPS及焊機電源等。

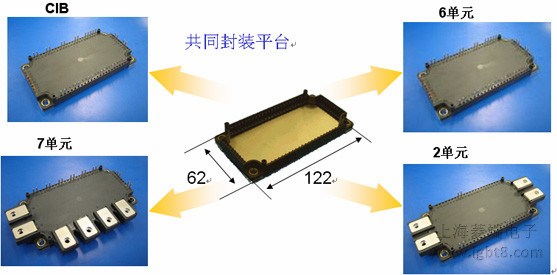

                共同封裝平臺

                三菱第六代NX系列IGBT模塊產品型號見下表,歡迎聯系上海菱端電子有限公司產品咨詢及技術支持。

                第6代NX系列IGBT模塊產品一覽(1200V)

                第6代NX系列IGBT模塊產品一覽(1200V)
                電流 NX-S NX-M NX-L
                Chopper CIB 7單元 6單元 2單元 2單元 7單元
                35   CM35MXA-24S
                 ( 514KB )

                50   CM50MXA-24S
                 (406KB)

                75   CM75MXA-24S
                 (403KB)
                CM75RX-24S
                (392KB)
                CM75TX-24S
                (374KB)

                100   CM100MXA-24S
                 (404KB)
                CM100RX-24S
                (392KB)
                CM100TX-24S
                (372KB)

                150 CM150EXS-24S
                 ( 578KB )
                  CM150RX-24S
                (392KB)
                CM150TX-24S
                (351KB)
                CM150DX-24S
                 (366KB)

                200 CM200EXS-24S
                 ( 578KB )
                      CM200DX-24S
                 (360KB)
                  CM200RXL-24S
                 (592KB)
                300 CM300EXS-24S
                 ( 578KB )
                      CM300DX-24S
                 (363KB)

                450         CM450DX-24S
                 (511KB)

                600           CM600DXL-24S
                 (826KB)

                1000           CM1000DXL-24S
                 (824KB)


                第6代NX系列IGBT模塊產品一覽(1700V)

                電流 NX-S NX-M NX-L
                Chopper CIB 2單元 7單元 2單元 7單元
                75   CM75MXA-34SA
                 (473KB)
                  CM75RX-34SA
                 (430KB)

                150     CM150DX-34SA
                 (477KB)
                    CM150RXL-34SA
                 (699KB)
                200 CM200EXS-34SA
                 (569KB)
                  CM200DX-34SA
                 (483KB)

                300     CM300DX-34SA
                 (462KB)

                450         CM450DXL-34SA
                 (1MB)

                600         CM600DXL-34SA
                 (584KB)


                第6.1代NX系列IGBT模塊
                性能特點

                Visol = 4000Vrms
                NX-M封裝增加了600A電流級產品
                同第六代,低損耗,且最高結溫達175°C

                應用
                逆變器, 伺服, UPS, 焊機等.

                第6.1代NX系列IGBT模塊產品一覽(1200V)

                額定值& 內部拓撲 型號
                1200V 7in1 100A CM100RX-24S1
                 (796KB)
                150A CM150RX-24S1
                 (791KB)
                6in1 100A CM100TX-24S1
                 (679KB)
                150A CM150TX-24S1
                 (696KB)
                2in1 225A CM225DX-24S1
                 (642KB)
                300A CM300DX-24S1
                 (695KB)
                450A CM450DX-24S1
                 (732KB)
                600A CM600DX-24S1
                 (731KB)
