英飛凌IKW25N120T2是英飛凌第三代1200V高開關速度IGBT單管, 專用于焊接、太陽能發電逆變器和UPS等IGBT高頻應用領域。
Low Loss DuoPack : IGBT in 2nd generation TrenchStop® with soft, fast recovery anti-parallel EmCon diode短路承受時間 - 為10μs
設計用于:
- 頻率轉換器
- 不間斷電源
•TRENCHSTOP®2nd新一代1200 V應用提供:
- 參數分布非常緊湊
- 高耐用性,溫度穩定的行為
•由于正溫度系數易于并聯能力
在VCE ( SAT )
•低EMI
•低柵電荷
•非常柔軟,快速恢復反并聯EMCON何二極管
•根據JEDEC合格1為目標的應用
•無鉛鍍鉛;符合RoHS標準
IKW25N120T2主要參數信息如下:
• 集電極直流電流: 25A
• 集電極發射飽和電壓, Vce: 2.2V

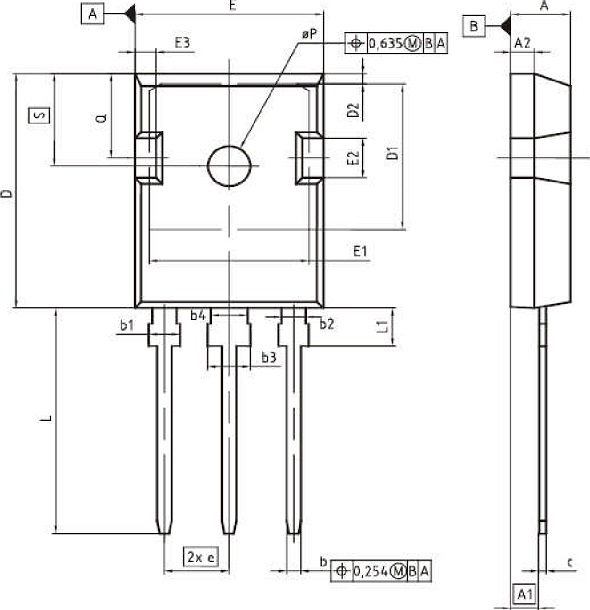

• 晶體管封裝類型: TO-247
• 功耗 Pd: 349W
• 產品范圍: -
• 針腳數: 3引腳
• 工作溫度最高值: 175°C
• 集電極發射電壓, Vceo: 1.2kV
IKW25N120T2特性:
最低V ce(sat)降低傳導損失下降
低開關損耗
容易并行切換功能由于V ce的正溫度系數(sat)
非常柔軟,快速恢復二極管反向發射器控制
高強度、溫度穩定的行為
低EMI排放
低柵電荷
非常緊密的參數分布
IKW25N120T2好處
最高效率,低傳導和切換損失
全面的投資組合在600 v和1200 v設計的靈活性
設備可靠性高
IKW25N120T2應用:
UPS
太陽能逆變器
電機控制
主要的家用電器
焊接
其他硬切換應用程序
