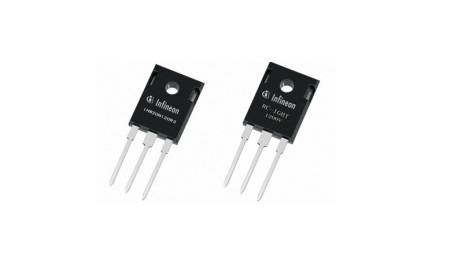

IHW30N160R2英飛凌IGBT單管

 英飛凌IHW30N160R2是英飛凌公司專門針對軟開關和電磁爐IGBT運用市場研發的反向?qū)�通�?RC- ）與IGBT的單片體二極管。IHW30N160R2使用場截止技術的IGBT較低的飽和電壓使導電損耗能夠降低，并能降低系統功率消耗等級。此外，這種技術還通過降低漂移區剩余的電荷載流子的濃度，將IGBT關閉期間出現的損耗降至最低。IHW30N160R2是一款使用場截止技術開發的IGBT器件，專門針對電磁爐應用進行了優化，能夠用于為電磁爐設計構建更強固、更高性價比的方案。



 英飛凌IHW30N160R2產品特點：



 •功能強大的單片體二極管具有極低的正向電壓。



 •體二極管鉗位電壓負。



 •溝槽場終止技術， 1600 V應用提供：- 參數分布非常緊湊- 高耐用性，溫度穩定的行為。



 •NPT技術提供因易并行交換能力在V正溫度系數CE （ SAT ）。



 •低EMI。



 •根據JEDEC合格1為目標的應用。



 •無鉛鍍鉛;符合RoHS標準。



 •完整的產品范圍和PSpice的模型。



  英飛凌IHW30N160R2基本參數：TRENCHSTOP反向?qū)�通�?RC- ）與IGBT的單片體二極管，1600V/30A

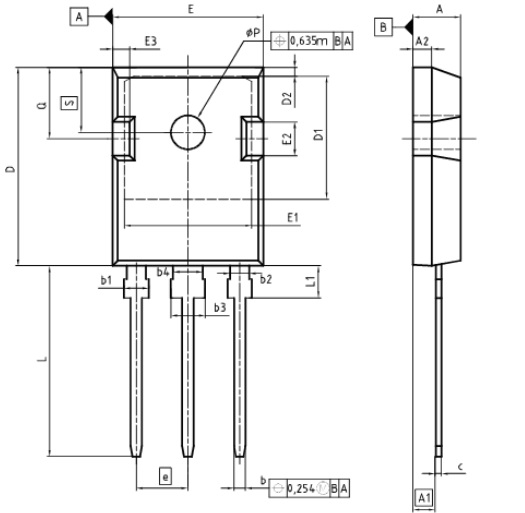

  英飛凌IHW30N160R2外形封裝尺寸和結構圖 .mm



英飛凌IHW30N160R2外形封裝尺寸和結構圖



 英飛凌IHW30N160R2 產品參數



產品種類： IGBT 晶體管
配置： Single
品牌和型號 英飛凌IHW30N160R2
集電極—發射極最大電壓 VCEO： 1.6 kV
集電極—射極飽和電壓： 2.35 V
柵極/發射極最大電壓： +/- 25 V
功率耗散： 312 W
最大工作溫度： + 150 C
封裝 / 箱體： TO-247-3
封裝： Tube
商標： Infineon Technologies
集電極最大連續電流 Ic： 60 A
最小工作溫度： - 40 C
安裝風格： Through Hole
系列： IHW30N160
產品價格和資料 聯系外面索取和咨詢
上海菱端電子www.xudaoyu.cn庫存 300只以上
工廠包裝數量： 240



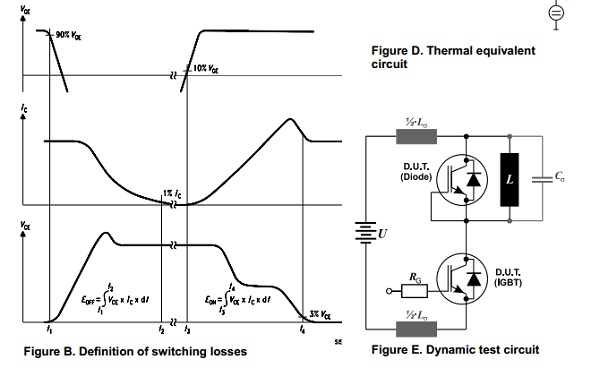

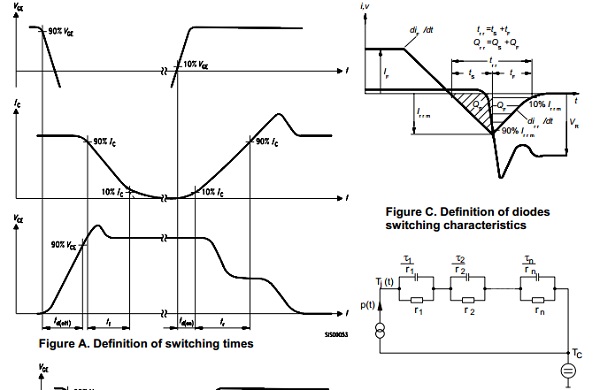

  英飛凌IHW30N160R2 等效電路圖

英飛凌IHW30N160R2 等效電路圖



 英飛凌IHW30N160R2 電磁爐IGBT管損壞更換方法



如果一電磁爐IGBT管損壞,首先更換新的同規格保險,接下來我們要測量220V整流橋堆是否擊穿,如果完好則在不接IGBT管前題下通電測量橋堆正負 輸出端電壓是否為300V左右,如果輸出電壓太低則檢查5UF電容(或是4UF)是否容量減小,一切就緒后在線圈任一端串接一個100W的燈泡，加鍋，接 通dianyuan電源：



  1. 若燈泡暗紅（適用于插上220V后待機指示燈亮），開啟電磁爐dianyuan電源，燈泡一亮一暗地閃爍，（而插上220V后待機指示燈不亮），開啟電磁爐dianyuan電源，燈泡一亮即暗重開dianyuan電源也是一亮即暗，表明電磁爐已經基本OK了。



  2. 若燈泡很亮，表明IGBT管完全導通。此時，若拆除燈泡通電工作，必?zé)齀GBT管！應主要查修驅動、諧振電容、高壓整流等電路。



  3. 若燈泡暗紅，開啟電磁爐dianyuan電源，燈泡亮度不變。則應主要查修面板控制、微電腦供電、副dianyuan電源等電路。



  4.若燈泡暗紅，開啟電磁爐dianyuan電源，燈泡一亮一暗地閃爍,但把鍋具抬起燈泡很亮，屬于抬鍋炸IGBT，應檢查CPU、驅動、線盤，大多數是損壞。



  5.最后在取下燈泡復原之前,我們一定要檢查一下0.2UF或是0.3UF的電容是否容量變小,因?yàn)樗�的容量減小會出現開始能正常加熱.幾秒鐘或幾十分鐘后再重復損壞IGBT管。



  6.補充一下，在IGBT管損壞時最好先把0.2UF,0.3UF,5UF電容，驅動電路，用于同步電路，高壓保護等等電路的大功率電阻阻檢查一下看是否壞了再裝IGBT管。
